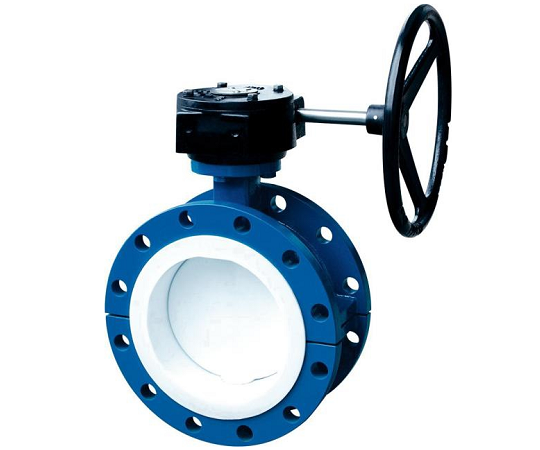

電動蝶閥結構特點介紹

由于多層軟硬堆疊密封圈固定在閥板上，當閥板常開時，介質在其密封面上形成正面齊平，在金屬板夾層中形成軟密封帶。電動蝶閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。電動蝶閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。電動蝶閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。直接洗滌，直接影響密封性能。

受結構條件的限制，該結構不適合制作直徑在DN200以下的閥門。原因是閥板整體結構過厚，流動阻力大。

因?yàn)槿慕Y(jié)構的原理，閥板密封蓋與閥座之間的密封取決于傳動裝置的扭矩，使閥板向閥座施壓。在正流狀態下，中壓越高，密封擠壓越緊。當中壓增大，板與座之間的單位正壓小于中壓時，密封開始泄漏。

氣動對夾三偏心硬密封對夾蝶閥

閥板和閥座的密封面為斜圓錐結構。閥板斜錐面上有耐溫耐腐蝕的合金材料。將固定在調整環壓板和壓力板上的調整螺栓之間的彈簧組裝在一起。這種結構有Xiao地補償了襯套與閥體之間的公差帶和閥桿在介質壓力下的彈性變形，解決了雙向可互換介質輸送過程中閥門的密封問題。

采用柔性的t型多層不銹鋼鋼板，形成密封圈，具有金屬硬封和軟封的優點。無論低溫還是高溫，它都具有零泄漏密封性能。試驗證明，當池的正流狀態（介質流動的方向與蝶板旋轉的方向相同）時，封閉蓋的壓力是由傳動的扭矩和介質壓力對閥板的影響造成的。當前向介質壓力增大時，閥板斜錐表面和閥座緊蓋擠壓越緊，密封效果越好。

在逆流狀態下，閥板與閥座之間的密封使閥板在驅動裝置的時刻壓靠閥座。隨著反向介質壓力的增加，當閥板與閥座之間的單元正壓力小于介質壓力時，加載后的調節環的變形可以補償閥板與閥座密封面的緊密壓力自動補償。

因此，本實用新型不像現有技術那樣在閥板上安裝軟硬的多層密封圈，而是直接安裝在閥體上，在壓板和閥座之間增加調節環。 ，這是一種理想的雙向硬密封方法。 。它將取代閘閥和球閥。
